EN10219 квадратні труби
Подробиці
EN10219 S235JRH Square Pipes EN10219 S275J0H Square Pipes EN10219 S275J2H Square PipesEN10219 S355J0H Square Pipes EN10219 S355 J2H Square Pipes China EN10219 Square Pipes ManufacturerEN10219 Square Pipes Factory EN10219 Square Pipes Price EN10219 Square Pipes weightEN10219 Square Pipes Size Chart Should you have any inquires,pls feel free to contact with us!Elva Mob/Wechat/Whatsapp:008615122519420Email:elvazhao@lefinsteel.com
Класифікація продуктів
Квадратний порожнистий перетин
Share to
Опис

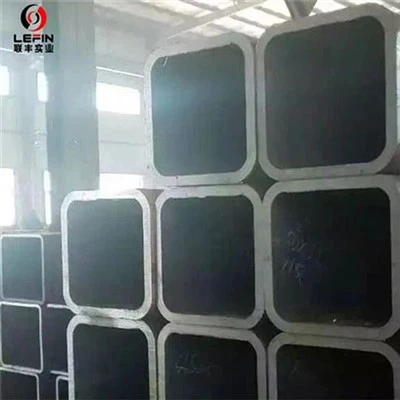

EN10219 квадратні труби



1.EN10219 Таблиця розмірів

(спеціальний розмір до 1200*1200 також можна налаштувати)



Тип: холодноформований

Розмір мм кг/м Розмір мм кг/м
20 x 20 x 2.0 1.12 20 x 20 x 2.5 1.35
25 x 25 x 1.5 1.06 25 x 25 x 2.0 1.43
25 X 25 X 2.5 1.74 25 X 25 X 3.0 2.04
30 X 30 X 2.0 1.68 30 X 30 X 2.5 2.14
30 X 30 X 3.0 2.51 40 x 40 x 1.5 1.81
40 x 40 x 2.0 2.31 40 x 40 x 2.5 2.92
40 x 40 x 3.0 3.45 40 x 40 x 4.0 4.46
40 x 40 x 5.0 5.40 50 x 50 x 1.5 2.28
50 x 50 x 2.0 2.93 50 x 50 x 2.5 3.71
50 x 50 x 3.0 4.39 50 x 50 x 4.0 5.72
50 x 50 x 5.0 6.97 60 x 60 x 3.0 5.34
60 x 60 x 4.0 6.97 60 x 60 x 5.0 8.54
60 x 60 x 6.0 9.45 70 x 70 x 3.0 6.28
70 x 70 x 3.6 7.46 70 x 70 x 5.0 10.11
70 x 70 x 6.3 12.50 70 x 70 x 8 15.30
75 x 75 x 3.0 7.07 80 x 80 x 3.0 7.22
80 x 80 x 3.6 8.59 80 x 80 x 5.0 11.70
80 x 80 x 6.0 13.90 90 x 90 x 3.0 8.01
90 x 90 x 3.6 9.72 90 x 90 x 5.0 13.30
90 x 90 x 6.0 15.76 90 x 90 x 8.0 20.40
100 x 100 x 3.0 8.96 100 x 100 x 4.0 12.00
100 x 100 x 5.0 14.80 100 x 100 x 5.0 14.80
100 x 100 x 6.0 16.19 100 x 100 x 8.0 22.90
100 x 100 x 10 27.90 120 x 120 x 5 18.00
120 x 120 x 6.0 21.30 120 X 120 X 6.3 22.30
120 x 120 x 8.0 27.90 120 x 120 x 10 34.20
120 X 120 X 12 35.8 120 X 120 X 12.5 41.60
140 X 140 X 5.0 21.10 140 X 140 X 6.3 26.30
140 X 140 X 8 32.90 140 X 140 X 10 40.40
140 X 140 X 12.5 49.50 150 X 150 X 5.0 22.70
150 X 150 X 6.3 28.30 150 X 150 X 8.0 35.40
150 X 150 X 10 43.60 150 X 150 X 12.5 53.40
150 X 150 X 16 66.40 150 X 150 X 16 66.40
180 X 180 X 5 27.40 180 X 180 X 6.3 34.20
180 X 180 X 8 43.00 180 X 180 X 10 53.00
180 X 180 X 12.5 65.20 180 X 180 X 16 81.40
200 X 200 X 5 30.50 200 X 200 X 6 35.8
200 x 200 x 6.3 38.2 200 x 200 x 8 48.00
200 x 200 x 10 59.30 200 x 200 x 12.5 73.00
200 x 200 x 16 91.50 250 x 250 x 6.3 48.10
250 x 250 x 8 60.50 250 x 250 x 10 75.00
250 x 250 x 12.5 92.60 250 x 250 x 16 117.00
300 x 300 x 6.3 57.90 300 x 300 x 8 73.10
300 x 300 x 10 57.90 300 x 300 x 8 90.70
300 x 300 x 12.5 112.00 300 x 300 x 16 142.00
350 x 350 x 8 85.70 350 x 350 x 10 106.00
350 x 350 x 12.5 132.00 350 x 350 x 16 167.00
400 x 400 x 10 122.00 400 x 400 x 12 141.00
400 x 400 x 12,5 мм 152.00 400 x 400 x 16 192







EN10219 Square Pipes 008615122519420 5

EN10219 Square Pipes 008615122519420 6

EN10219 Square Pipes 008615122519420 7



Якщо у вас є будь-які запити, будь ласка, не соромтеся зв'язатися з нами!
Ельва
Mob/Wechat/Whatsapp: 008615122519420
Email:elvazhao@lefinsteel.com

2. ЗВАРЮВАЛЬНІСТЬ КВАДРАТНИХ ТРУБ EN10219

Цей європейський стандарт визначає зварювану сталь.

EN 1011-1 і EN 1011-2 надають основні специфікації для зварювальних виробів, на які поширюється цей європейський стандарт.



Найбільше занепокоєння під час зварювання цих матеріалів викликає розвиток холодних тріщин у зоні зварювання, оскільки товщина, рівень міцності таCEVзбільшення продукту.

Холодне розтріскування виникає в результаті наступних факторів:

1.1. Підвищені концентрації дифузійного водню в металі шва;

1.2 Крихка структура в зоні термічного впливу;

1.3. Високі концентрації розтягуючих напруг у зварному з'єднанні



3.EN 10219 Стандартний клас сталі EN 10219 – S235JRH/ S275J2H/ S355J2H/ S275J0H/ S355J0H/ S355K2H

Марка сталі Номер матеріалу Тип розкислення1) C Si Мн P S N2)
S235JRH 1.0039 FF Менше або дорівнює 0,17 – Менше або дорівнює 1,40 Менше або дорівнює 0,040 Менше або дорівнює 0,040 Менше або дорівнює 0,009
FF {{0}} Повністю оброблена сталь, що містить елементи, що зв’язують азот, у кількостях, достатніх для зв’язування доступного азоту (наприклад, мін. 0, 020 % загального Al або 0,015 % розчинного Al).
Максимальне значення для азоту не застосовується, якщо хімічний склад показує мінімальний загальний вміст Al 0,020 % з мінімальним співвідношенням Al/N 2:1, або якщо присутня достатня кількість інших N-зв’язуючих елементів. N-обов'язкові елементи повинні бути записані в документі перевірки.







МЕХАНІЧНІ ВЛАСТИВОСТІ S275J0H ЗА КІМНАТНОЇ ТЕМПЕРАТУРИ

Марка сталі Номер матеріалу Тип розкислення1) C Si Мн P S N2)
S275J0H 1.0149 FF Менше або дорівнює 0,20 – Менше або дорівнює 1,50 Менше або дорівнює 0,035 Менше або дорівнює 0,035 Менше або дорівнює 0,009
1) Методи розкислення позначаються наступним чином: сталь FN-Rimming не допускається. 2) Сталь якості QS. 3) Дозволено перевищувати вказані значення за умови, що для кожного збільшення 0.0{{10}}1% N P max-cnotent буде зменшено на 0,005 %, однак вміст азоту в аналізі ковша не повинен перевищувати 0,012 % 4) Макс. значення для азоту не застосовується, якщо хімічний склад показує мінімальний загальний вміст Al 0,020% з мінімальним співвідношенням ALN 2:1, або якщо присутня достатня кількість інших N-зв’язуючих елементів. N-обов'язкові елементи повинні бути записані в документі перевірки.



ХІМІЧНИЙ СКЛАД % СТАЛІ S275J2H (1,0138): EN 10219

Позначення Тип розкислення суб Grop C % макс. Номінальна товщина (мм) Si % макс. Мн % макс. P % макс. S % макс. N % макс.
Відповідно до EN10027-1 та lC 10 Відповідно до EN10027-1 Менше або дорівнює 40 >40 Менше або дорівнює 65
S275J2H 1.0138 FF QS 0.2 0.22 – 1.5 0.035 0.035 –
1) Методи розкислення позначаються наступним чином: FF-Повністю зруйнована сталь, що містить елементи, що зв’язують азот, у кількостях, достатніх для зв’язування доступного азоту (наприклад, 0.020% загального Al, або 0.015% розчинного Al). 2) Сталь якості QS. 3) Дозволяється перевищувати вказані значення за умови, що для кожного збільшення 0.001%N вміст P max буде зменшено на 0,005%, вміст N в аналізі ковша, однак, не повинен бути більше ніж 0,012% 4) Макс. значення для азоту не застосовується, якщо хімічний склад показує мінімальний загальний вміст Al 0,020% з мінімальним співвідношенням AL/N 2:1, або якщо присутня достатня кількість інших N-зв’язуючих елементів. N-обов'язкові елементи повинні бути записані в документі перевірки.



ХІМІЧНИЙ СКЛАД % СТАЛІ S355J0H (1,0547): EN 10219

Позначення Тип розкислення суб Grop C % макс. Номінальна товщина (мм) Si % макс. Мн % макс. P % макс. S % макс. N % макс.
Відповідно до EN10219-1 та lC 10 Відповідно до EN10219-1 Менше або дорівнює 40 >40 Менше або дорівнює 65
S355J0H 1.0547 FN QS 0.22 0.22 0.55 1.6 0.035 0.035 0.009-
1) Методи розкислення позначаються наступним чином: a) FN=Оправна сталь не допускається b) (наприклад, 0.020% загального Al, або { {11}}.015% розчинний Al). 2) Сталь якості QS. 3) Дозволяється перевищувати вказані значення за умови, що для кожного збільшення 0.001%N вміст P max буде зменшено на 0,005%, вміст N в аналізі ковша, однак, не повинен бути більше ніж 0,012% 4) Макс. значення для азоту не застосовується, якщо хімічний склад показує мінімальний загальний вміст Al 0,020% з мінімальним співвідношенням AL/N 2:1, або якщо присутня достатня кількість інших N-зв’язуючих елементів. N-обов'язкові елементи повинні бути записані в документі перевірки.





ХІМІЧНИЙ СКЛАД % СТАЛІ S355J2H (1,0576): EN 10219

Позначення Тип розкислення суб Grop C % макс. Номінальна товщина (мм) Si % макс. Мн % макс. P % макс. S % макс. N % макс.
Відповідно до EN10219 Відповідно до EN10219 Менше або дорівнює 40 >40 Менше або дорівнює 65
S355J2H 1.0576 FF QS 0.22 0.22 0.55 1.6 0.03 0.03 –

Методи розкислення позначають наступним чином:

FF-Повністю деформована сталь, що містить елементи, що зв’язують азот, у кількостях, достатніх для зв’язування наявного азоту (наприклад, 0.020% загального Al або 0,015% розчинного Al).

Сталь якості QS.

Дозволяється перевищувати вказані значення за умови, що для кожного збільшення {{0}}.001%N вміст P max зменшуватиметься на 0,005%, вміст N за аналізом ковша , однак не має бути більше 0,012%

Макс. значення для азоту не застосовується, якщо хімічний склад показує мінімальний загальний вміст Al 0.020% з мінімальним співвідношенням AL/N 2:1, або якщо присутня достатня кількість інших N-зв’язуючих елементів. N-обов'язкові елементи повинні бути записані в документі перевірки.



ХІМІЧНИЙ СКЛАД % СТАЛІ S355K2H (1,0576): EN 10219

Позначення Тип розкислення Підгрупа C % макс. Номінальна товщина (мм) Si % макс. Мн % макс. P % макс. S % макс. N % макс.
Відповідно до EN10219 Менше або дорівнює 40 >40 Менше або дорівнює 65
S355K2H FF QS 0.22 0.22 0.55 1.6 0.03 0.03 –
1) Методи розкислення позначаються наступним чином: FF-Повністю зруйнована сталь, що містить елементи, що зв’язують азот, у кількостях, достатніх для зв’язування доступного азоту (наприклад, 0.020% загального Al, або 0.015% розчинного Al). 2) Сталь якості QS. 3) Дозволяється перевищувати вказані значення за умови, що для кожного збільшення 0.001%N вміст P max буде зменшено на 0,005%, вміст N в аналізі ковша, однак, не повинен бути більше ніж 0,012% 4) Макс. значення для азоту не застосовується, якщо хімічний склад показує мінімальний загальний вміст Al 0,020% з мінімальним співвідношенням AL/N 2:1, або якщо присутня достатня кількість інших N-зв’язуючих елементів. N-обов'язкові елементи повинні бути записані в документі перевірки.

EN10219 Square Pipes 008615122519420 8



4. Допуск для EN10219 холодноформованих квадратних труб

Допуски на розміри EN 10219-1 труби з нержавіючої сталі відповідно до EN 10219-1&2

характеристики Допуски
Зовнішні розміри сторони (H,Bproduct-10-11100 мм) product-10-111% з хвproduct-10-110.5 мм
H: Найдовша сторона
Б: Найкоротша сторона		 (100 ммproduct-10-11H,Bproduct-10-11200 мм) product-10-110.8%
  (200 ммproduct-10-11H,B) product-10-110.6%
Товщина стінки (T) (Tproduct-10-115 мм) product-10-1110%
  (5 ммproduct-10-11T) product-10-110.50 мм
Увігнутість / Опуклість МАКС. {{0}}.8% з мінімальним значенням 0,5 мм
Прямоугольність сторін 90+/-1
Радіус зовнішнього кута (Tproduct-10-116 мм) 1.6Tproduct-10-11Rproduct-10-112.4T
  (6 ммproduct-10-11Tproduct-10-1110 мм) 2.0Tproduct-10-11Rproduct-10-113.0T
  (10 ммproduct-10-11T) 2.4Tproduct-10-11Rproduct-10-113.6T
Твіст 2 мм + 0.5 мм/м у довжину
прямолінійність 0.15% від загальної довжини
маса product-10-116% в індивідуальній довжині
Довжина Приблизний 0, +50 мм
  Точний Lproduct-10-116,000 мм 0, +5 мм
    6,000 ммproduct-10-11Lproduct-10-1110,000 мм 0, +15 мм
    10,000 ммproduct-10-11L 0, +5 мм+1 мм/м
ПРИМІТКА
1) Зовнішні розміри вимірюються поперек квартир на відстані принаймні 50 мм від кінця HSS.





Зазвичай експортуємоEN10219 Холодноформовані квадратні трубидо

Бруней, Бірма (М'янма), Індонезія, Малайзія

Філіппіни, Сінгапур, Таїланд, В'єтнам



Бахрейн, Йорданія, Кувейт, Оман, Катар, Саудівська Аравія, Об'єднані Арабські Емірати, Ємен;

Аргентина, Болівія, Бразилія, Чилі, Колумбія, Еквадор, Гайана, Парагвай, Перу, Сурінам, Уругвай і Венесуела



Ангола, Ботсвана, Лесото, Малаві, Мозамбік, Намібія, Південна Африка, Свазіленд, Замбія та Зімбабве.



Популярні Мітки: en10219 квадратні труби, Китай, постачальники, виробники, завод, ціна
